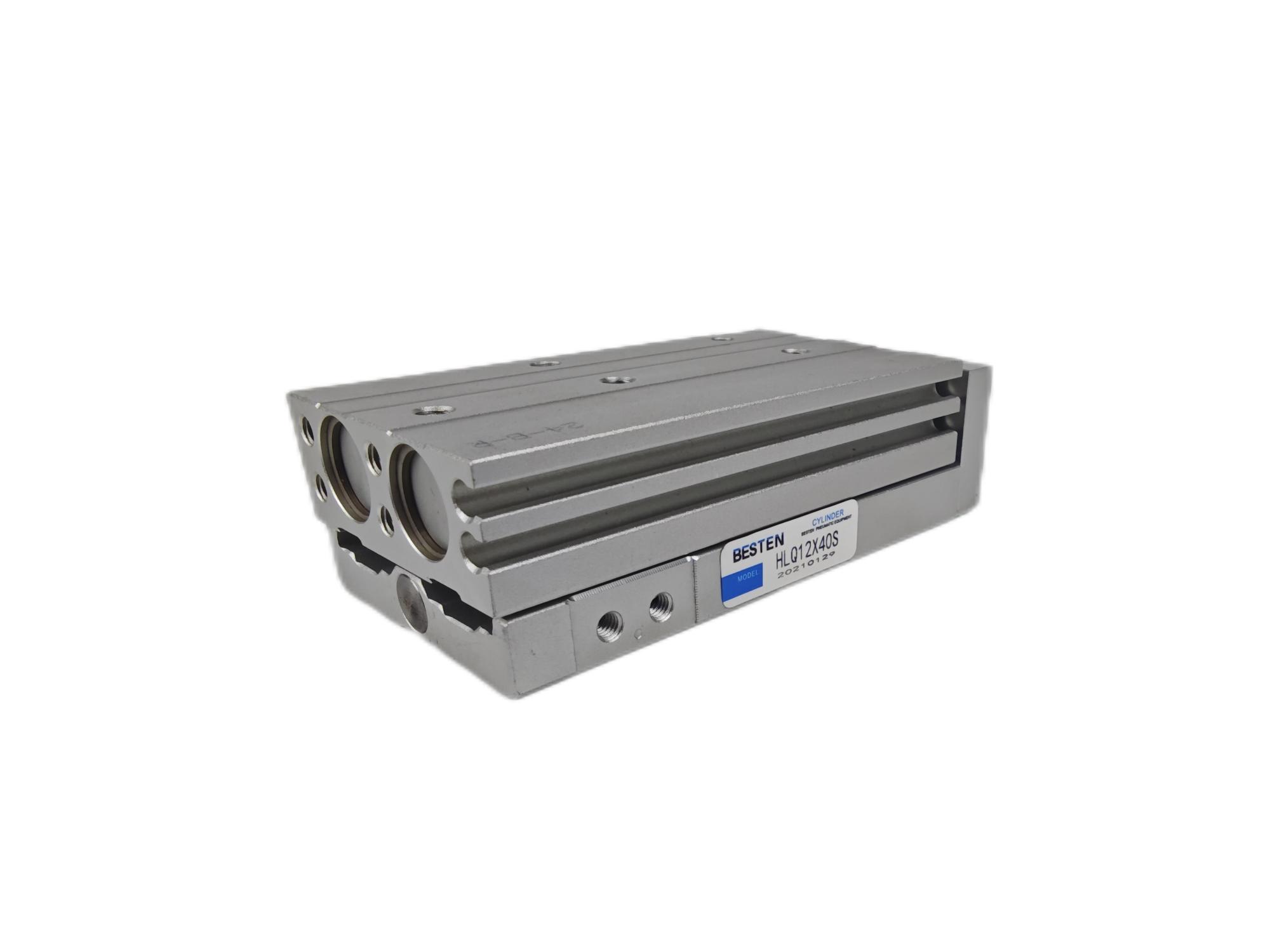

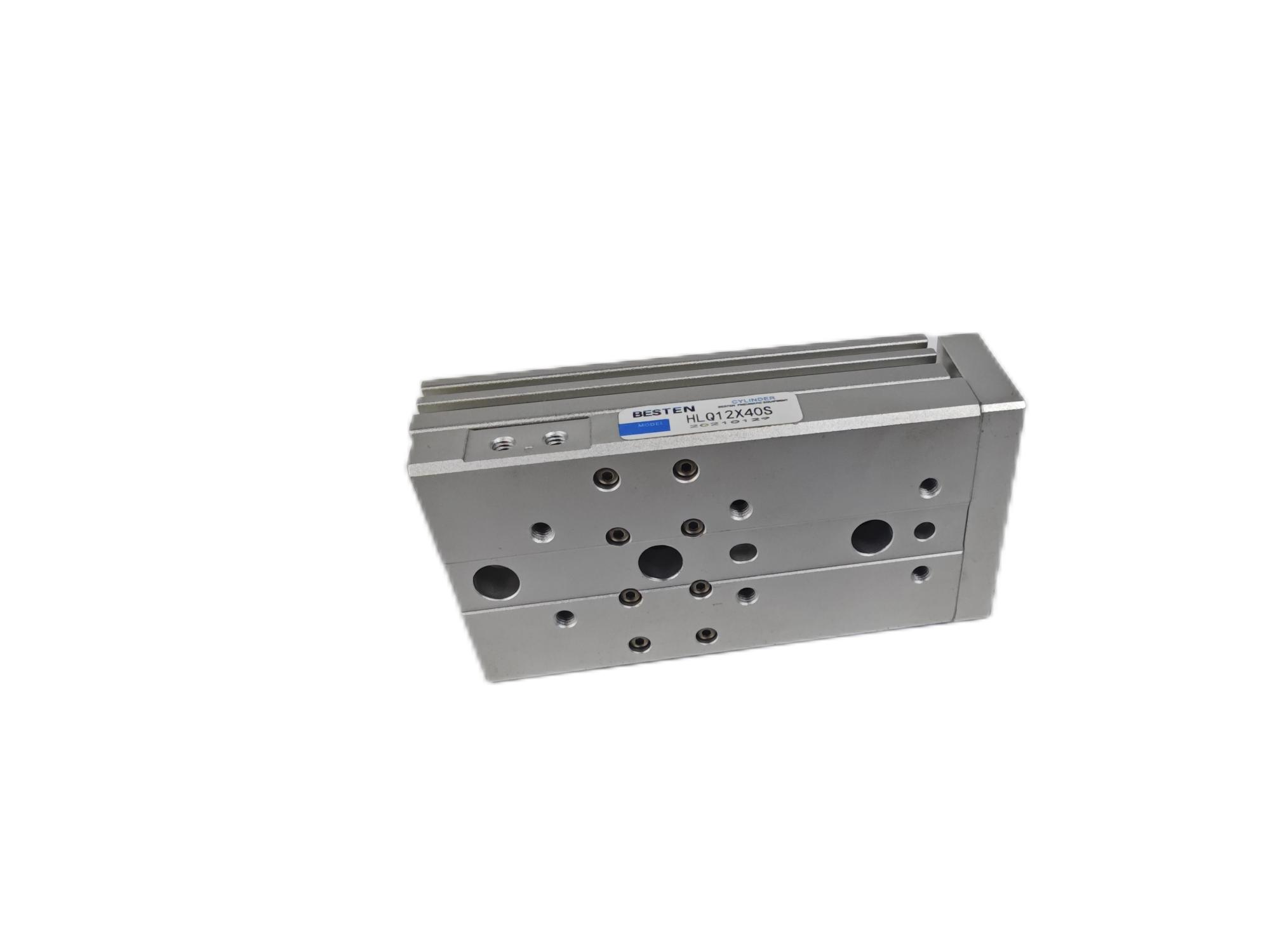

Silinder geser presisi dua sumbu HLQ

Keunggulan Produk

1. Berbagai jenis kombinasi blok eksternal bersifat opsional: berbagai jenis kombinasi blok eksternal disediakan untuk memudahkan pemilihan dalam kondisi kerja yang berbeda

2. Desain sambungan mengambang: UsiSAYAbatang piston desain sambungan mengambang tidak menanggung torsi beban tambahan

3. Rel panduan linier presisi ganda: Rel panduan linier presisi ganda, untuk mencapai presisi tinggi, kekakuan tinggi, baik kinerja pencegahan karat dan debu

4. Dua cetakan tetap azimuth: permukaan atas dan sisi depan meja geser dilengkapi dengan lubang sekrup pemasangan untuk cetakan tetap, dan permukaan atas blok geser dilengkapi dengan lubang pin posisi pemasangan

5. Silinder tetap tiga arah: lubang tembus disediakan di atas blok geser untuk memudahkan pemasangan bodi dari atas, dan bagian bawah dan ujung bodi dipasang dengan lubang sekrup pemasangan, dan bagian bawah bodi dilengkapi dengan lubang pin posisi pemasangan untuk memasang silinder tetap dari tiga arah, mudah digunakan



Kontak sekarang Surel Telepon Aplikasi WhatsApp
Perincian produk

rincian produk:

Silinder geser presisi dua sumbu HLQ adalah jenis silinder dengan presisi tinggi dan kekakuan tinggi. Fitur-fiturnya termasuk rel panduan linier presisi ganda, yang memiliki kinerja anti karat dan tahan debu yang sangat baik. Desain batang piston ganda, keluaran ganda; Silinder tetap tiga posisi dan perlengkapan tetap dua posisi, mudah dipasang; Sambungan mengambang menghubungkan penggeser untuk menghindari torsi beban ekstra pada batang piston; Berbagai kombinasi blok eksternal bersifat opsional; Dan dilengkapi dengan alur pemasangan sensor.

1. Alur pemasangan sensor: Bagian samping bodi dilengkapi dengan alur pemasangan, memudahkan pemasangan sensor

2. Struktur batang piston ganda, desain batang piston ganda, bisa mendapatkan keluaran ganda

3. Multi-stroke diameter multi-silinder opsional; 6, 8, 12, 16, 20, 25 dan diameter silinder lainnya bersifat opsional; Setiap diameter silinder sesuai dengan berbagai spesifikasi perjalanan, mudah untuk dipilih


Struktur interior silinder geser presisi dua sumbu HLQ

Silinder geser presisi dua sumbu HLQ.png

序号

名称

itu

序号

名称

itu

1

Sekrup countersunk soket

Baja karbon sedang atau baja paduan rendah

10

tubuh

paduan aluminium

2

persimpangan mengambang

· Baja Pemesinan Gratis

11

· Basis Magnetik

kuningan

3

piring mati

paduan aluminium

12

magnet

Boron besi rubidium yang disinter

4

· Sumbu

NBR

13

Piston O rim

NBR

5

protegulum

paduan aluminium

14

piston

kuningan

6

· Cincin-O

NBR

15

Gesper lubang

baja pegas

7

bantalan tabrakan

TPU

16

Perakitan panduan linier


8

Batang piston A

besi tahan karat

17

penutup belakang

kuningan

9

Batang pistonB

baja karbon sedang

18

tempat peluncuran kapal

paduan aluminium

Spesifikasi referensi eksternal silinder geser presisi dua sumbu HLQ

Silinder geser presisi dua sumbu HLQ.jpg


guratan\simbol

A

AB

AC

JB

JC

KB

LB

LC

M

N

PA

PB

R

10

48

41.5

42

16

13

22

23

6

4

2

16

9

21.5

20

58

51.5

52

26

13

25

26

13

4

2

26

9

31.5

30

68

61.5

62

20

29

21

Lihat grafik

Lihat grafik

6

3

36

9

41.5

40

86

79.5

80

28

39

26

28

11

6

3

47

16

51.5

50

96

89,5

90

28

49

27

28

21

6

3

64

9

61.5
