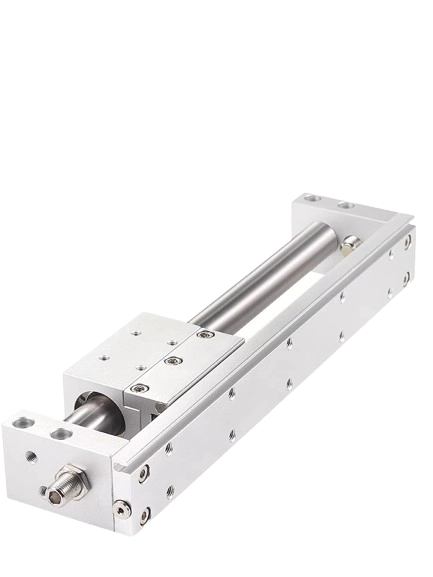

Silinder Tanpa Batang Pneumatik

Silinder tanpa batang banyak digunakan pada manipulator, mesin las gelombang, mesin pengeluaran otomatis, mesin cetak bantalan sutra, peralatan penyemprotan, perangkat pisau terbang, mesin cetak tiup, mesin melepuh, mesin pengemasan, mesin karet, mesin bulu, mesin tekstil, mesin ukiran, sistem transportasi, peralatan logistik, pintu otomatis (industri transportasi dan kereta api), peralatan otomasi mesin

1: Aplikasi suhu tinggi - penanganan porselen
Tempatkan porselen dari jalur konveyor ke dalam kompor. Ruang sangat terbatas, dengan dua silinder tanpa batang untuk pergerakan horizontal naik dan turun. Silinder dapat menahan suhu tinggi 120℃.
2: aplikasi tahan ledakan - pengangkutan bahan peledak
Ini adalah alat pengiriman untuk pabrik bahan peledak yang mendorong bahan peledak berbentuk bulat ke dalam tangki hingga dingin. Ruang pemasangan sebenarnya sangat terbatas, anggaran biaya rendah, dan penggunaan kereta api tidak termasuk. Terakhir, silinder tanpa batang diadopsi, yang memiliki efek pemandu tertentu dan kompak serta andal.

Kontak sekarang Surel Telepon Aplikasi WhatsApp

Perincian produk

1.tekanan kerja
Tabel di bawah menunjukkan tekanan operasi minimum.
											(MPa)
	缸筒内径 ( m m)
	6	10	15(16)	20	25	32	40	50	63	80	100
Tipe kopling magnetik /CY *	0,16	0,16	0,16		0,15	0,14	0,12
Tipe sambungan mekanis /MY	——	0,2	0,1(0,15)
Di bawah ini adalah tekanan operasi maksimum. Silinder tanpa batang kopling magnetik: 0,7MPa Silinder tanpa batang yang diaktifkan secara mekanis: 0,8MPa ※ Tekanan operasi minimum jenis kopling magnetik adalah CY3B dan CY3R.
Di bawah ini adalah tekanan operasi maksimum. Silinder tanpa batang kopling magnetik: 0,7MPa Silinder tanpa batang yang diaktifkan secara mekanis: 0,8MPa ※ Tekanan operasi minimum jenis kopling magnetik adalah CY3B dan CY3R.

2. Perbandingan fungsi
Tabel berikut merupakan perbandingan masing-masing fungsi.
	Silinder tanpa batang kopling magnetik /CY	Silinder tanpa batang tipe sambungan mekanis/MY
Ekstensi dengan bilah panduan	· Tipe dasar · Bantalan biasa .Bantalan busing bola · Panduan linier	· Tipe dasar · Bantalan biasa (terbuat dari resin · CAM ikuti rel panduan · Panduan linier
Pembersih Berbusa yang Menenangkan	Seri 12 Bersihkan silinder rodless / CYP (Gemuk Khusus)
ketahanan terhadap air secara langsung		Dengan tutup pelindung/MY1CW, MY1MW
katup penghenti perantara	Gunakan katup solenoid 3 posisi (semua blok logam)	Dengan kunci /ML1C
penyangga	Dengan bantalan karet penyangga Sinus tanpa batang Ⅲ/REA, REB	bantalan Penyangga gas penyangga
Spesifikasi gas-cair	HAI	—
